베이스와 비행기를 준비했는데, 사실 이번 하비페어의 모형 전자 공작의 공동 프로젝트로 '손과 머리'사의 UFO 모형을 각자 나름대로 꾸며서 전시하는 것도 있었다. 그래서, 나는 이 회전목마에 UFO까지 엮기로 하고, 천정 구조물을 UFO로 두기로 했다.
이 UFO 모형은 2014년 발매 당시 구매해서 조립 및 흰색으로 바탕색까지 칠해놓은 상태였다.

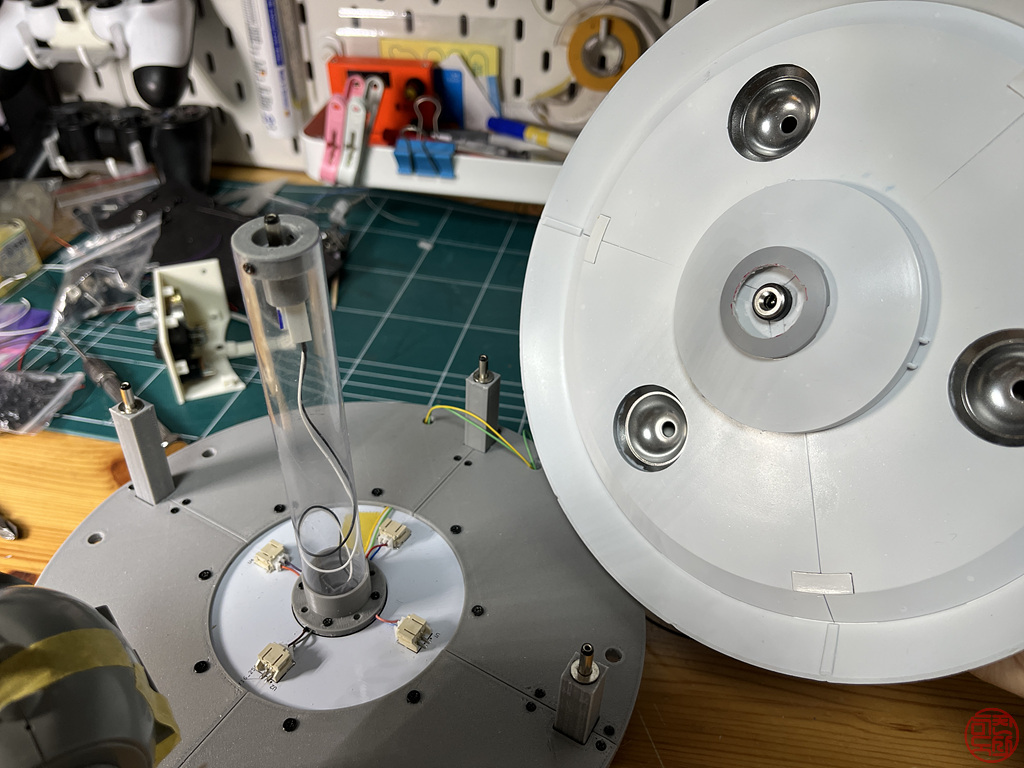

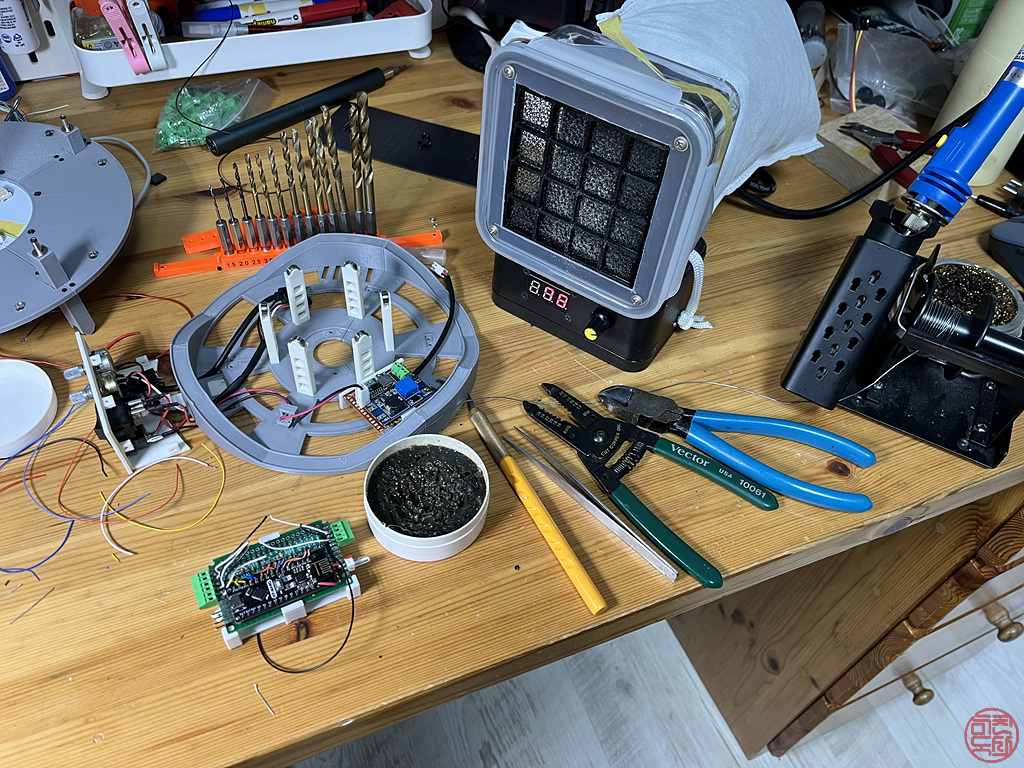

이번에 만든 베이스의 중앙에 뭔가가 들어있던 투명 통을 꼽을 수 있게 하고, 거기에 UFO를 연결할 수 있게 작업을 했다.
여기에도 전원 플러그 및 잭을 이용해서 착탈이 가능하게 했다.
그리고, 베이스 아래 쪽에서 비행기를 향해 서치라이트처럼 보이게 하기 위해 5파이짜리 LED를 배치했다.
그리고, UFO 모형은 LED를 넣을 수 있는 자리가 미리 만들어져 있어서, 거기에는 전원만 인가하면 RGB가 연속적으로 변하는 LED들을 배치했다. 여기에도 MCU를 쓸 수 있지만, 복잡해져서 변색 LED를 쓰기로 했다.
이 변색 LED들은 동시에 시작해도 변하는 타이밍이 조금씩 달라서, 오래 켜 놓으면 6개의 LED가 독립적으로 변하는 효과가 있어 그걸 노렸다.

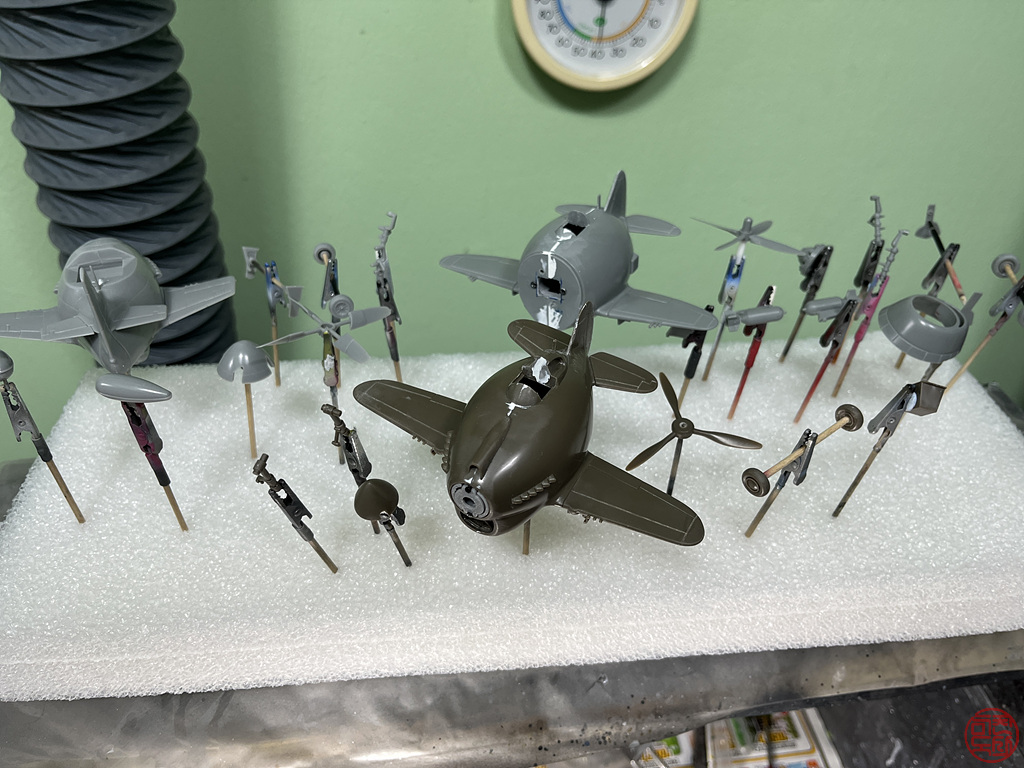

하비페어에 그래도 어느 정도 도색이 된 상태로 나가고 싶어서 벼락치기로 도색을 진행했다.

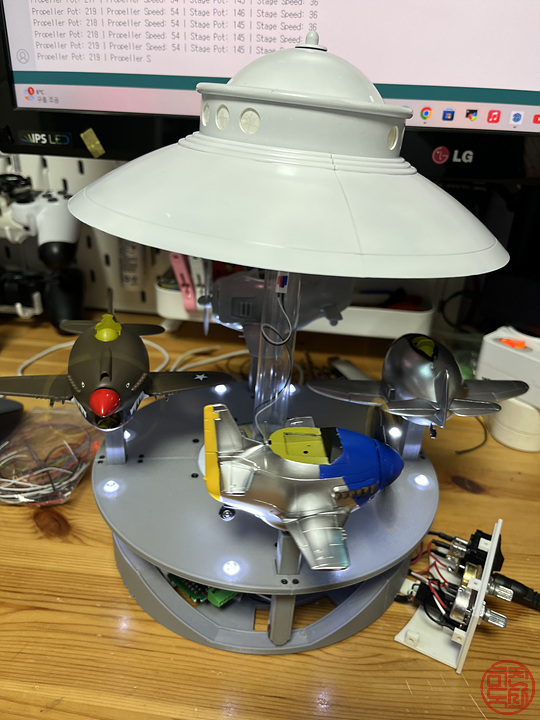

최종 조립 상태 테스트를 전시회 전날 자정 즈음에서야 할 수 있었다. 🤔

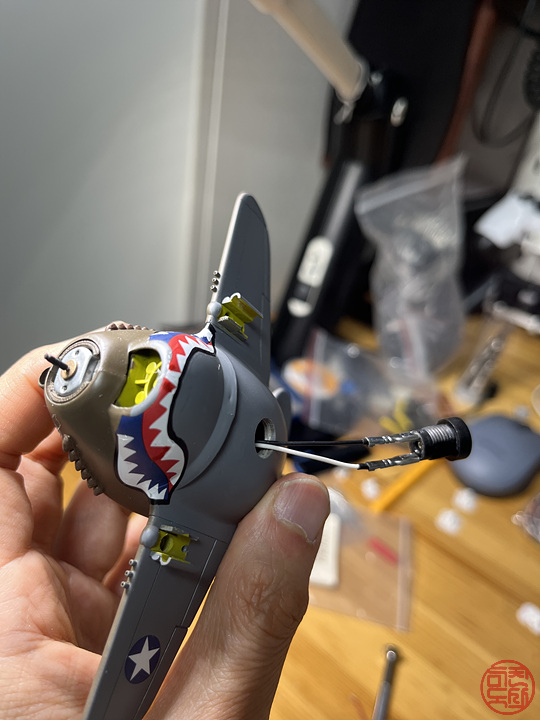

앞편에 언급했지만, 비행기에 전원 잭은 아래와 같이 장착할 수 있게 했다.
전시회 날 새벽 4시까지 작업해서 원하는 동작은 하는 상태로 만들고는 잠시 눈을 붙인 후에 전시회장으로 향했다.

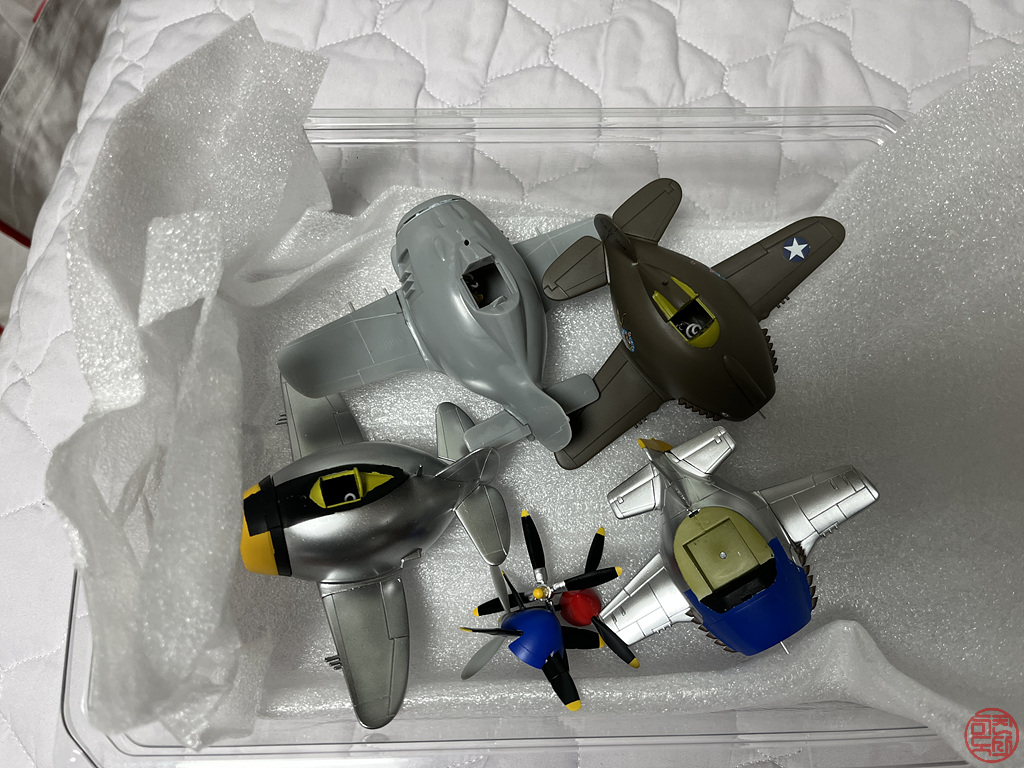

전시회장으로 이동을 위해서는 야채가 들어있던 플라스틱 통에 비행기를 담아서 갔다.
이러고, 전시회장에서 켰는데... 이게 장시간 테스트를 안 해서 그런지 여러가지 문제가 발견되어 완전한 상태로 동작하는 모습은 많이 보여줄 수 없었다.
그나마 첫날 발견한 이슈를 약간 보완해서 이튿날 아침에는 조금은 양호한 상태로 돌릴 수 있었다.
둘쨋날도 돌리다가 회전판에 부하가 걸렸는지 점심 즈음부터는 아예 안 도는 상태가 되어 버렸다. ㅠㅠ
전시회장에서 발견한 문제점.
- 급한 경사를 세로 축이 오르내리면서, 베이스 기구물에 걸리는 부분이 생긴다.
➡️ 설계 마진의 문제이기도 하고, 3D 출력물이 깨끗하지 않은 문제도 있는 것 같다.
➡️ 오르내리는 기구물 쪽에 소형 베어링 추가 검토 - 중앙 회전부에 기어와 회전 축 사이의 간격이 고르지 않아서 전체 회전판이 불안정하게 회전한다.
➡️ 중앙 회전부 안 쪽에 베어링 추가
➡️ 회전판의 바깥쪽에 회전판이 꿀렁이는 것을 잡아주는 기구물 추가. 베어링 적극 방영 검토 - 비행기가 돌다보면 살짝씩 틀어짐. 원형 전원 플러그/잭이어서 진동에 의해 기체가 회전할 수 있음
➡️ 세로 축 보완해서 회전을 막는 기구물 검토 - 베이스의 서치라이트 5파이 LED가 너무 크고 밝다
➡️ 3파이로 조정하고 밝기 조정
일단 이 정도 문제를 개선점을 반영하여 테스트를 해볼 예정이다.
원래는 안이 안 보이게 만들까 했는데, 기구물이 동작하는 모습이 보이는 것도 흥미로울 것 같아 노출형으로 마무리할 예정이다.
도색도 마무리해야 하고.
이렇게 해서 하비페어까지의 작업을 정리해봤다.
다음 글은 문제점 follow-up이 될 예정이다. 커밍 순~(이길 바라는 ...)
