턴테이블 뚜껑 경첩 등 보수

집에 대학교 1학년 말에 1년간 알바해서 모은 돈으로 산 오디오가 있다.

턴테이블은 해태 전자 제품인데, 아주 많이 듣지는 않았지만 내가 소중하게 여기는 가전 중 하나이다.

현재 집으로 이사하고 3D 프린터 사서 턴테이블을 놓을 테이블도 기성품 가구도 좀 개수해서 준비하고, 턴테이블 후면의 케이블 단자도 만들어 주기도 했다.

2021.03.14 - [일상 日常 Daily Life/기타 일상 이야기] - 소형 탁자를 턴테이블에 맞게 가공한 이야기

소형 탁자를 턴테이블에 맞게 가공한 이야기

2021.04.11 - [디지털 라이프 電子的生活 My Digital Life/3D 프린팅 (3D Printing)] - 턴테이블에 오디오 단자와 전원 단자를 만들어 달아주었습니다

턴테이블에 오디오 단자와 전원 단자를 만들어 달아주었습니다

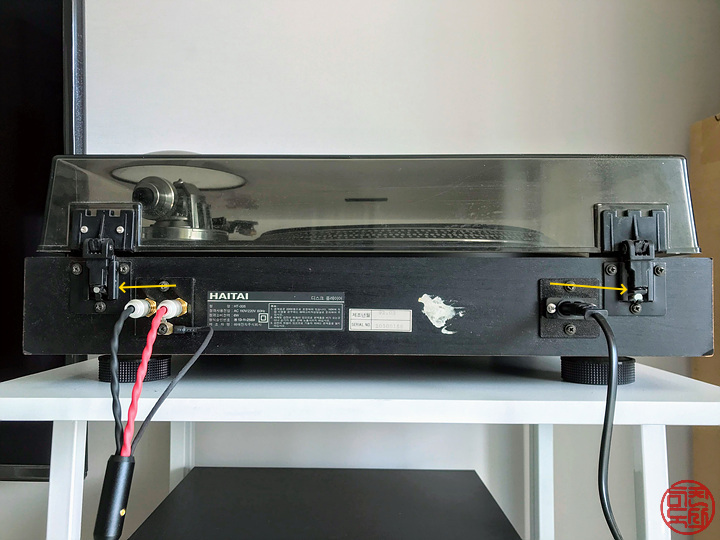

이전 사진에도 보이는데 턴테이블 덮개의 경첩 부분이 손상된 것이 보인다.

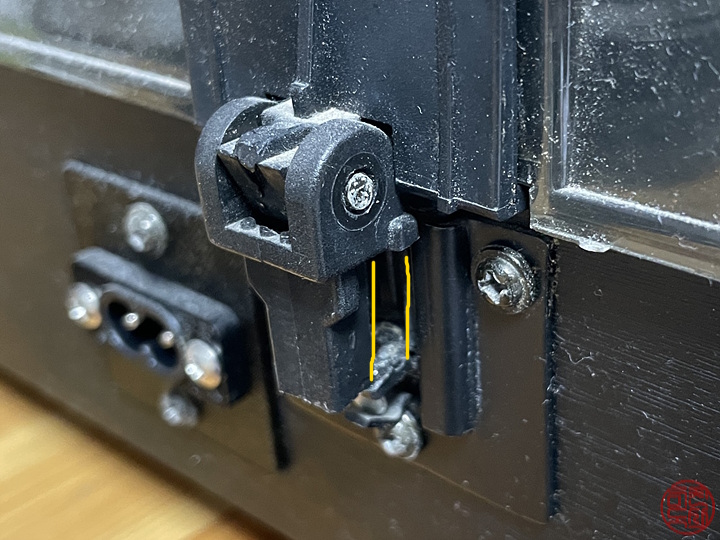

노란색 화살표 부분을 보면 경첩 아래 부분이 깨져서 더 아래로 밀리지 말라고 못을 박아놓은 것이 보인다. 저 경첩 안쪽에 강한 스프링이 들어있어서 턴테이블 덮개를 열면 열린 상태로 버티게 해주는 역할인데, 그 스프링이 너무 세고 세월이 흐르다 보니 플라스틱 경첩 부분이 못 견디고 아래 방향으로 깨진 것이다. 이렇게 놓고 지냈는데 (사용도 거의 안 했는데) 저 스프링이 결국에는 덮개 경첩 부분을 완전 박살을 내고 튕겨나갔다.

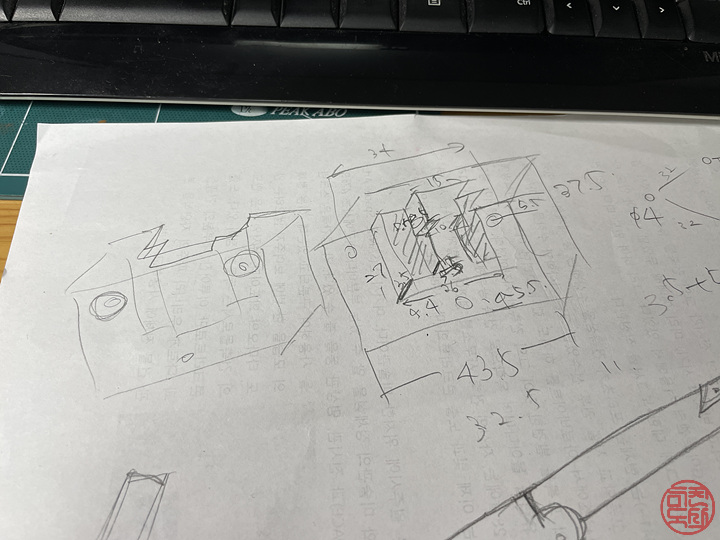

사진에서 검정 금속 부품이 플라스틱으로 된 경첩 부품을 고정시키는 건데, 경첩 부품에서 외부로 노출된 부분이 깨져 버렸다. 모양으로 봐서는 접착제로 붙일 수 있게 생겼지만, 접착제라는 게 생각보다 힘을 잘 못 받는 지라 그냥 저 경첩 고정 부분을 전체를 감싸서 본체에 고정하면 될 것 같아 도안을 시작했다.

그리고, 3D 프린터로 출력했다. 한번의 샘플 출력후에 보완해서 출력.

재질은 정교함보다는 좀 더 튼튼한 성질이 있는 PETG로 했다.

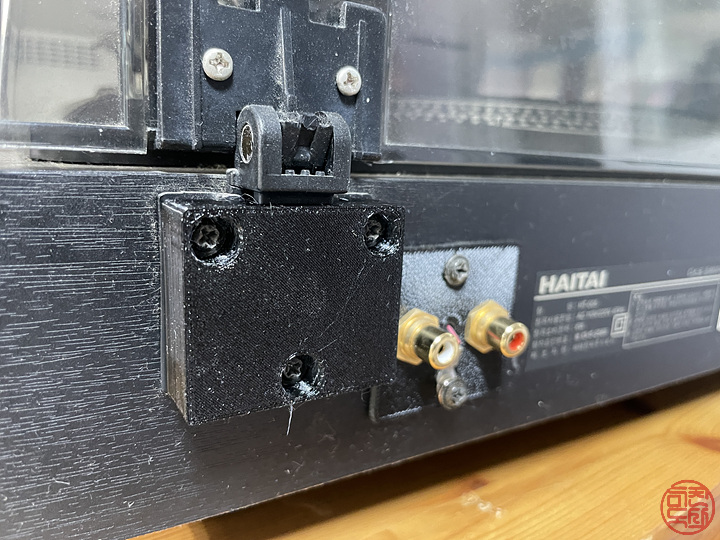

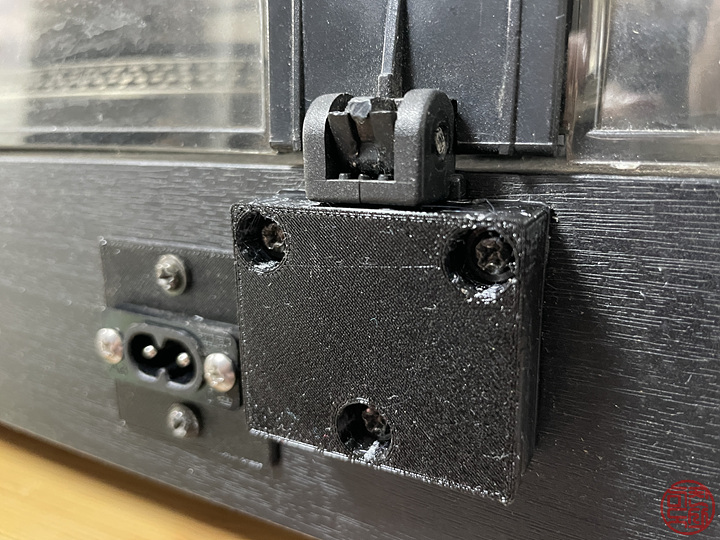

이렇게 해서 기존 금속 브라켓 위에 덮어씌웠다.

이제 덮개가 좀 단단히 고정되었다. 다만, 원래 스프링이 하던 역할인 덮개를 열었을 때 잡아주는 역할은 별도의 지지대를 만들어 주었다.

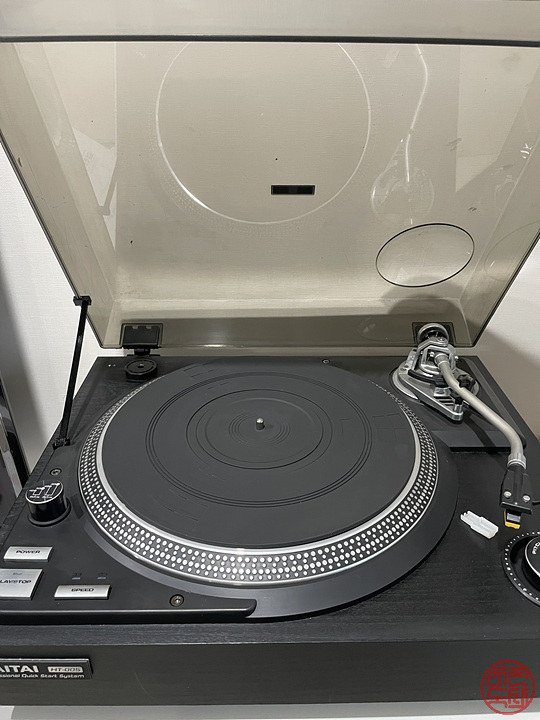

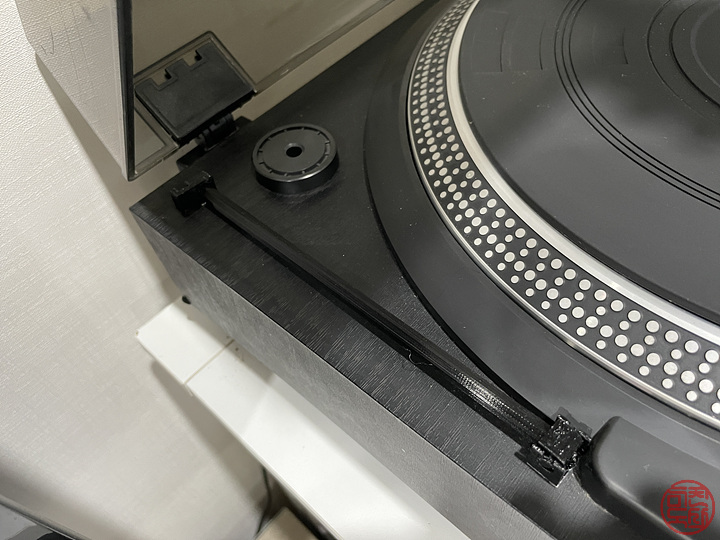

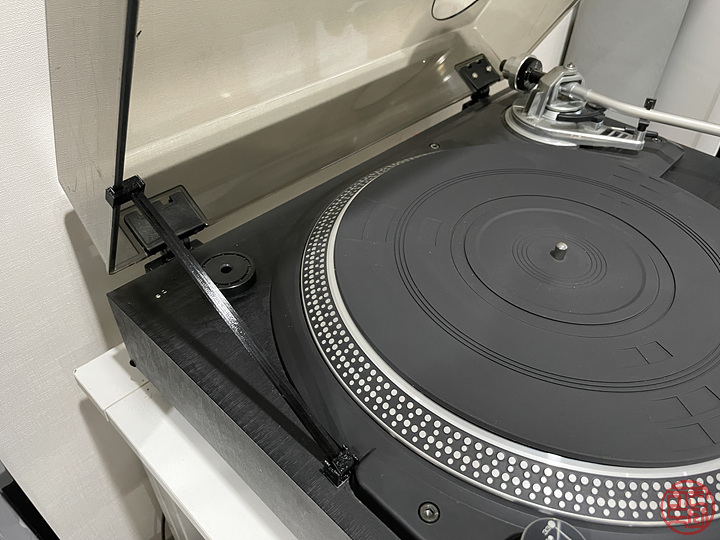

이렇게 한켠에 3D 설계/출력한 부품을 배치하고 덮개를 열어 임시 고정은 아래와 같이 하게 했다.

정면에서 보면 아래와 같다.



오래 열어두는 것도 아니고, 잠깐 판만 얹고 내릴 때 쓰는 거라 저 정도만 해도 제 역할은 할 것 같다.

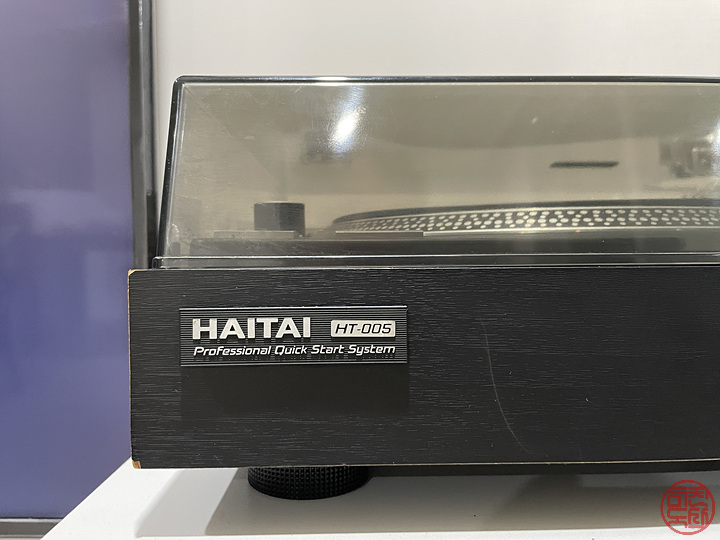

그리고, 오랫동안 삐뚤게 붙어 있던 네임 플레이트도 양면 테이프 새로 붙여서 바로 붙였다.



이제 턴테이블로 음악 듣는 게 조금은 덜 불편해졌다. 가끔은 예전 판들 좀 꺼내 들어보련다. 최근에 산 밴드 메이드 바이닐 앨범도 좀 들어봐야지. ㅎㅎ
