미니 RC 카 작업용 지그를 3D 출력해 보았습니다

미니 RC를 긴 기간동안 만들고 있습니다.

2020.05.19 - [모형 模形 Scale Model/제작기] - [1/35 RC] OH35A01 Jeep Wrangler - (1) 킷 리뷰 및 섀시 조립

[1/35 RC] OH35A01 Jeep Wrangler - (1) 킷 리뷰 및 섀시 조립

2020.06.28 - [모형 模形 Scale Model/제작기] - [1/35 RC] OH35A01 Jeep Wrangler - (2) 컨트롤러 구성 및 테스트 / 실패

[1/35 RC] OH35A01 Jeep Wrangler - (2) 컨트롤러 구성 및 테스트 / 실패

2021.01.14 - [모형 模形 Scale Model/제작기] - [1/35 RC] OH35A01 Jeep Wrangler - (3) 새로운 컨트롤러 구성 PCB 제작

[1/35 RC] OH35A01 Jeep Wrangler - (3) 새로운 컨트롤러 구성 PCB 제작

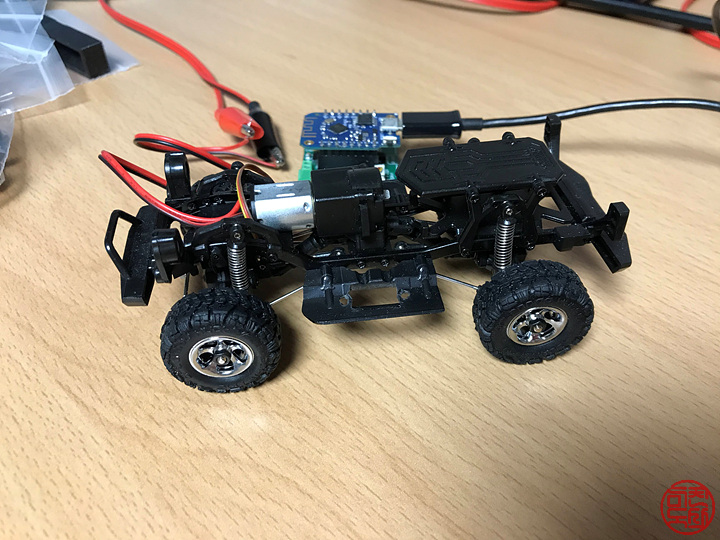

수차례 회로 수정을 거쳐서 회로는 정리가 되었고, 프로그램 중인데요

이게 굴러가는 모형이다 보니 이렇게 해놓고 프로그램 테스트를 하다 보면 혼자 막 굴러가서 불편할 때가 있단 말이죠.

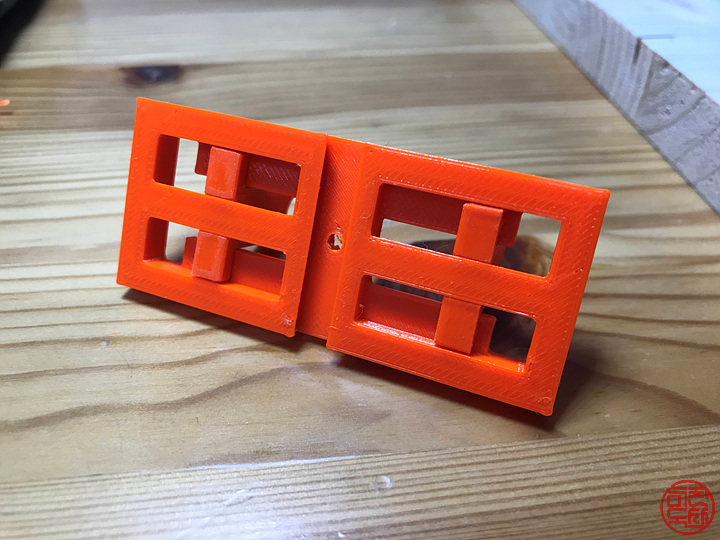

그래서, 머리 속으로 쓱쓱 컨셉을 잡아서 아래와 같이 뭔가를 하나 출력을 했습니다.

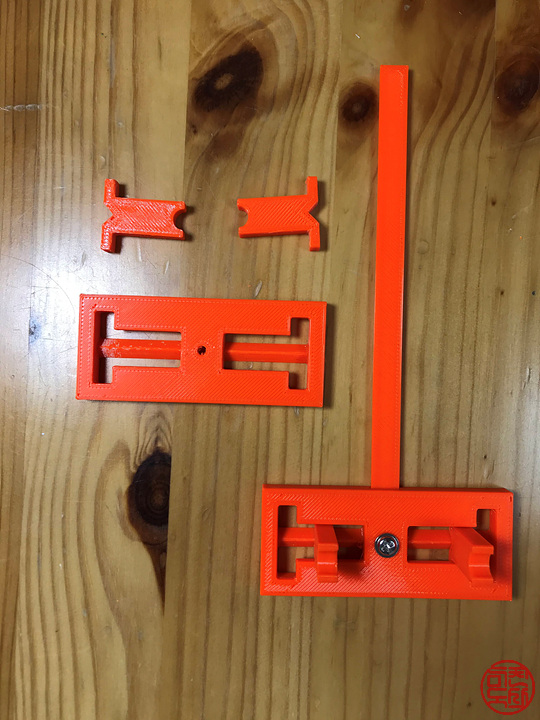

앞뒤 파트는 동일하고, 가운데에 축을 하나 만들어서 끼웁니다.

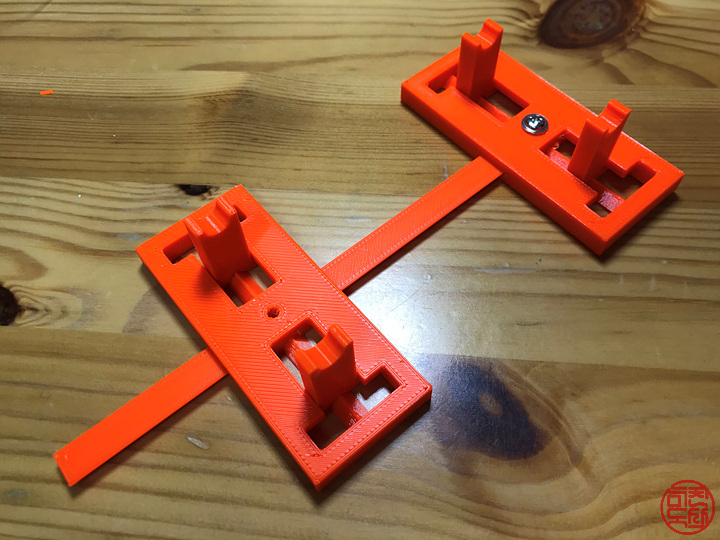

그리고, 세로로 세우는 부품 역시 좌우로 슬라이드 되어 움직이게 다양한 폭의 차 모형에도 쓸 수 있게 설계했습니다.



가운데 축도 사다리꼴 모양으로 해서 잘 안 빠지면서도 잘 움직이게 해서 길이가 긴 차량에도 쓸 수 있습니다.

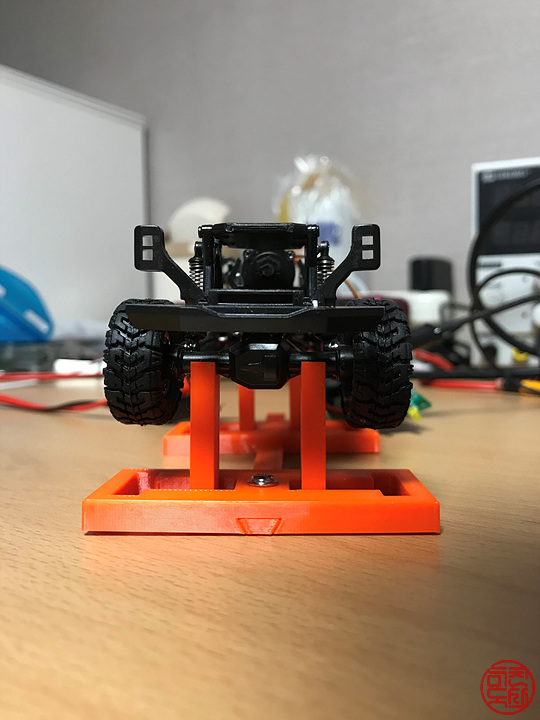

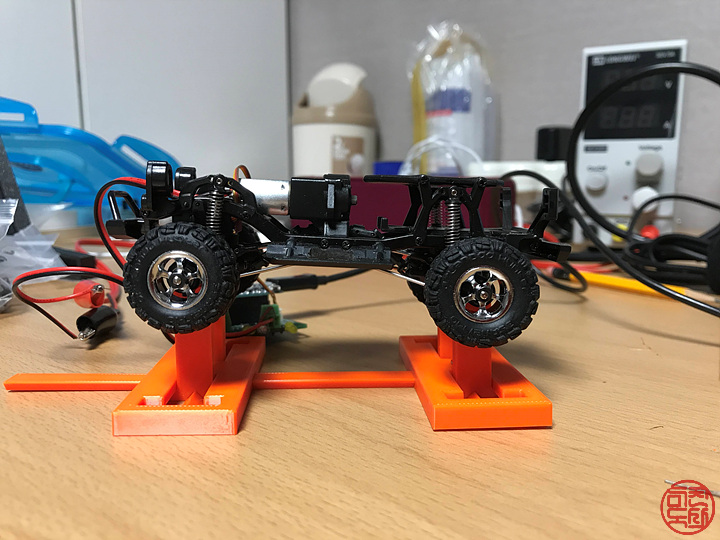

이렇게 만들어서 전에 만들었던 미니 RC카를 얹었더니, 딱 원하는 정도인 것 같아 좋아했지요.



그런데, 제가 RC 개조를 염두에 두고 있는 타미야 4WD 와일드 자체는 바퀴들이 커서 지그에 맞질 않네요. 어허.

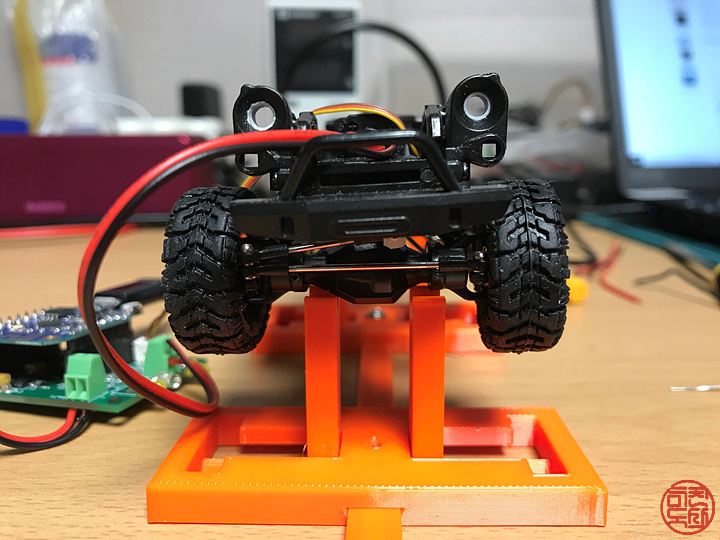

그래서, 세로로 된 지지대를 좀 더 높게 만들었습니다.

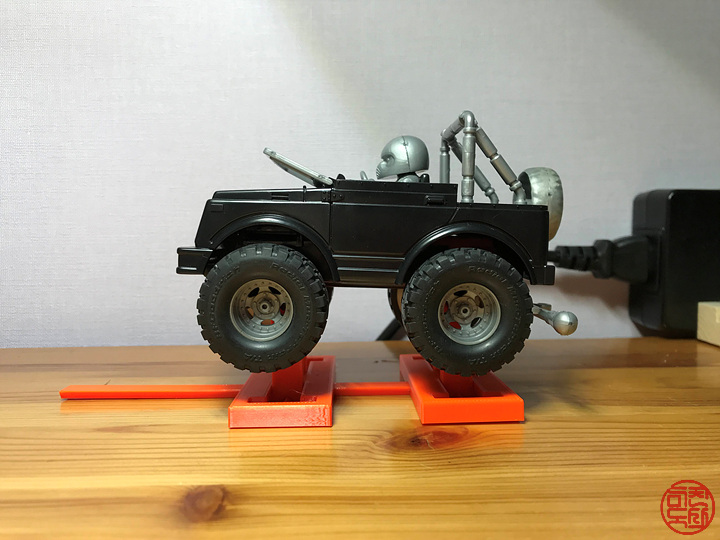

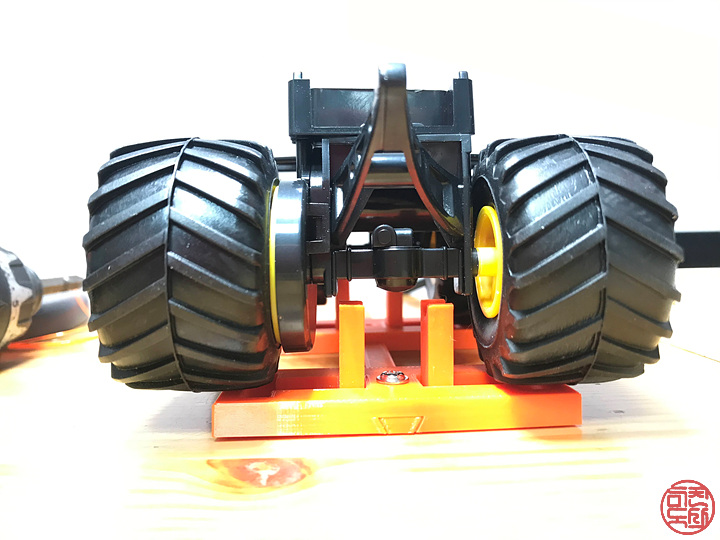

그랬더니, 큰 바퀴 차도 잘 얹히고요.

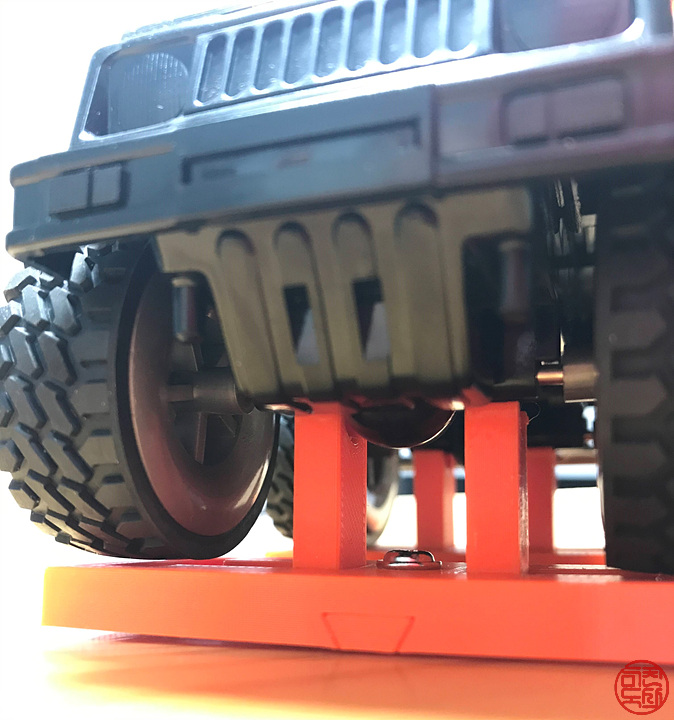

제가 지금 작업하고 있는 차체도 잘 맞습니다.



전에는 이런 지그를 만들려면 손이 좀 많이 갔는데, 이젠 스케치업으로 쓱쓱 그려서 출력하면 되니, 이것저것 만드는 것 좋아하는 저로서는 너무나 만족스럽습니다.

재질은 PETG란 것으로 3D 프린팅에 제일 많이 쓰는 PLA보다는 조금 덜 단단하고, 덜 정교하지만, 적층된 층간의 접착력(?)이 더 좋아서 기구물에 적당하다 하더라고요. 덜 정교하다고 해서 공차가 크게 차이난다는 건 아니고, 출력물이 샤프한 맛은 좀 떨어진다 정도인 것 같습니다. 다만, 정말 이런 용도의 부품을 만들기엔 딱 좋은 성질인 것 같아요. 뭔가를 지지해야 한다거나, 이음새를 잡아주는 등 힘을 받아야 하는 부품에 맞는 재질인 것 같네요.

하여간, 이렇게 해서 모형 작업에 필요한 도구를 하나 출력해 보았습니다.

이제 프로그램 마무리하고, 하드웨어 완성하고, 도색까지 진행해야죠. 다음엔 프로그램과 새로 구현한 하드웨어 소개가 될 것 같네요.

그럼 이만
